Вступ

Ультразвукові датчики, позначені стрілками 1, встановлені в бамперах для виявлення перешкод поблизу автомобіля.

Функція сповіщає водія за допомогою звукових сигналів і дисплея, що відображає зону, де було виявлено перешкоду.

Система виявляє перешкоди попереду, позаду, спереду та з боків автомобіля (залежно від комплектації обладнання).

Система допомоги при паркуванні активується, тільки якщо автомобіль рухається зі швидкістю нижче 10 км/год.

Ця функція не враховує системи буксирування чи транспортування, якщо основна система їх не розпізнала.

warning

Це додаткова функція для покращення умов водіння.

Вона не може в жодному разі замінити ані пильність, ані відповідальність водія під час руху назад.

Водій завжди має бути готовим до неочікуваних подій під час руху: стежте, щоб під час маневрів у мертвій зоні не було дітей і тварин, а також рухомих малих чи вузьких об'єктів (візків, велосипедів, каміння, дорожніх знаків тощо).

warning

Зіткнення нижньої частини автомобіля з дорожнім знаком, високим тротуаром або іншими об'єктами, властивими міським дорогам, під час маневрування може призвести до пошкодження автомобіля (наприклад, деформації осі).

Щоб запобігти ризику ДТП, проходьте перевірку автомобіля у представника торгової марки.

Розміщення ультразвукових датчиків 1

Переконайтеся, що область навколо ультразвукових датчиків, позначених стрілками 1, не перекрито (брудом, снігом, неправильно встановленим/закріпленим номерним знаком тощо), пошкоджено, змінено (зокрема, під час фарбування) або закрито якимось аксесуаром, установленим у задній і передній частині чи з боків автомобіля (залежно від моделі).

Операція

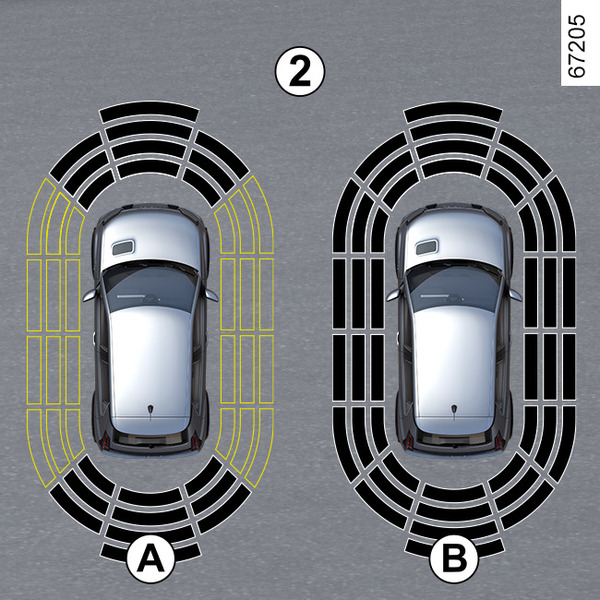

На дисплеї 2 відображається зона навколо автомобіля, а також відтворюються звукові сигнали.

Залежно від обладнання, може знадобитися проїхати кілька метрів, перш ніж активується функція виявлення перешкод із боків.

Якщо всі зони затемненні, система контролює все середовище автомобіля:

  • екран A: виконується аналіз зони навколо автомобіля;
  • екран B: аналіз зони навколо автомобіля виконано.

Виявлення перешкод

Система здатна виявляти більшість перешкод, розташованих ззаду та, залежно від наявного обладнання, біля передньої й бічних частин транспортного засобу.

Частота звукового сигналу збільшуватиметься в міру наближення автомобіля до перешкоди, доки не стане постійним звуковим сигналом на відстані приблизно 20 см для перешкоди, виявленої з боків, і приблизно 30 см для перешкоди, виявленої спереду або ззаду.

Відображається область, де виявлено перешкоду (дисплей C). Залежно від автомобіля зона відображається зеленим, помаранчевим (або жовтим, залежно від автомобіля) або червоним кольором, залежно від близькості виявленої перешкоди.

tip

Якщо під час маневру змінено траєкторію, система може попередити про небезпеку зіткнення з перешкодою із запізненням.

Особливий випадок виявлених перешкод збоку

Залежно від напрямку коліс система визначає траєкторію руху автомобіля й повідомляє водія про будь-яку небезпеку чи можливість зіткнення з перешкодою 3 з боків автомобіля.

У разі виявлення перешкод із боків:

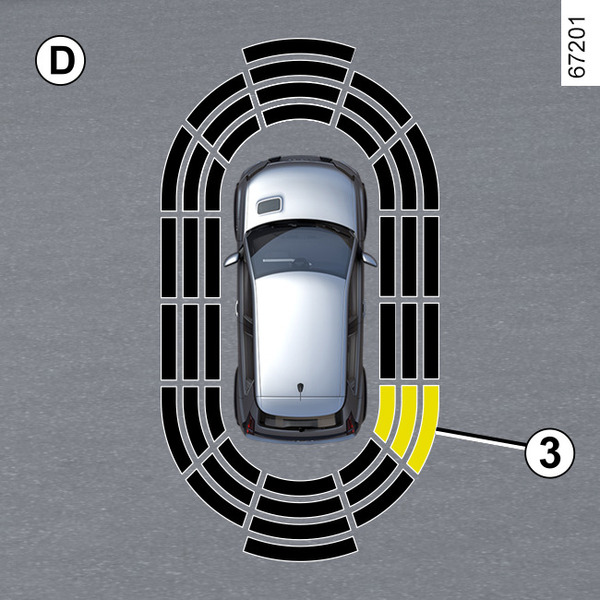

  • під час наближення до перешкоди частота звукових сигналів поступово збільшується, перетворюючись на безперервний звуковий сигнал. Відображається область, де виявлено перешкоду 3 (дисплей D).
  • Якщо ризику зіткнення немає, під час наближення до перешкоди звуковий сигнал не лунатиме. Залежно від автомобіля ділянка, де виявлено перешкоду 3, відображається впереміш.
tip

Якщо під час маневру змінено траєкторію, система може попередити про небезпеку зіткнення з перешкодою із запізненням.

Увімкнення/вимкнення

Увімкнення/вимкнення з екрана мультимедійної системи 4

У розділі «Автомобіль» на екрані мультимедійної системи 4 натисніть меню «Допомога при водінні», а потім вкладку «Паркування».

Увімкніть або вимкніть області, охоплені ультразвуковими детекторами.

Детальніші відомості наведено в інструкції з експлуатації мультимедійної системи.

Примітка. Залежно від автомобіля, задню зону виявлення неможливо вимкнути.

Автоматичне вимкнення парктроніка

Система вимикається:

  • при перевищенні швидкості 10 км/год;
  • якщо автомобіль (залежно від моделі) не рухається понад приблизно 5 секунд і система визначає перешкоди (наприклад, у заторі тощо);
  • у положенні N;
  • коли виявлено несправності у функціонуванні.

Примітка. Залежно від моделі, якщо автомобіль оснащено зчіпним пристроєм, який розпізнається системою, вимикається лише функція допомоги під час паркування позаду.

Налаштування

warning

З міркувань безпеки виконуйте будь-які регулювання після зупинки автомобіля.

tip

Щоразу, коли автомобіль запускається, функція відновлює стан активності, збережений під час останньої зупинки двигуна.

Параметри з екрана мультимедійної системи 4

Коли автомобіль нерухомий, у розділі «Автомобіль» на екрані мультимедійної системи 4 натисніть меню «Допомога при водінні», а потім вкладку «Паркування».

Детальніші відомості наведено в інструкції з експлуатації мультимедійної системи.

Вимкнення звуку системи

(відрізняється залежно від моделі автомобіля)

Увімкніть або вимкніть звук парктроніка.

Примітка. Якщо ви вимкнете звук, при наближенні до перешкоди вас попередить тільки дисплей.

Гучність звукового сигналу парктронiка

Відрегулюйте гучність допомоги при паркуванні за допомогою шкали гучності.

tip

Після кожного запуску двигуна використовується режим функції, збережений у момент вимкнення двигуна.

Особливі випадки

Ви можете вручну вимкнути звукові сигнали або, залежно від автомобіля, відповідну зону виявлення у наступних випадках:

  • якщо перед ультразвуковими датчиками розташовано причіп або обладнання для буксирування чи транспортування, яке система не може розпізнати;
  • ультразвукові датчики пошкоджені.

Примітка. Навіть якщо звук вимкнено, дисплеї продовжуватимуть попереджати вас.

Функціональні збої

Коли система виявляє робочу несправність:

  • якщо ввімкнено передачу заднього ходу, протягом приблизно трьох секунд лунає звуковий сигнал, а на панелі приладів з’являється повідомлення "Перевірте датч. паркування";
  • або система не видає звуків (якщо її не було деактивовано навмисно) чи у разі ввімкнення передачі заднього ходу не відображається повідомлень.

Перевірте, чи не забруднено ультразвукові датчики. Якщо несправність не зникає, зверніться до офіційного представника торгової марки.

tip

Коли автомобіль рухається з меншою швидкістю ніж 10 км/год, деякі джерела шуму (мотоцикли, вантажівки, відбійні молотки тощо) можуть викликати спрацювання звукової сигналізації системи допомоги під час паркування.

tip

Обслуговування/ремонт системи

  • У разі зіткнення ультразвукові датчики можуть зміститися, що вплине на їх подальшу роботу. Вимкніть відповідну функцію та зверніться до офіційного дилера.
  • Будь-яке технічне обслуговування в місці встановлення ультразвукових датчиків (ремонт, заміна компонентів тощо) має виконувати кваліфікований персонал.

Обслуговувати систему може лише офіційний представник торгової марки.

Порушення в роботі системи

За певних умов роботу системи може бути порушено, або вона може зазнати пошкодження. Зокрема:

  • погані погодні умови (дощ, сніг, град, ожеледиця тощо);
  • деякі типи шуму (мотоцикла, вантажного автомобіля, відбійного молотка тощо);
  • установлення несумісної буксирувальної кулі або гачка.

Ризик помилкового спрацювання сигналізації чи відсутність попереджень

Якщо система поводиться ненормально, зверніться до офіційного представника торгової марки.

tip

Обмеження роботи системи

  • Щоб забезпечити належну роботу системи, область навколо ультразвукових датчиків має бути чистою й без додаткового обладнання.
  • Система не змозі розпізнавати малі об’єкти, що рухаються поруч з автомобілем (мотоцикли, велосипеди, пішоходи тощо).
  • Система може не виявляти перешкоди, розташовані надто близько до автомобіля.
  • Система може не попереджати про транспортні засоби чи перешкоди, швидкість яких значно відрізняється від швидкості вашого автомобіля.
  • У разі зміни траєкторії під час маневру система може попереджати про перешкоди із запізненням.
