Операція

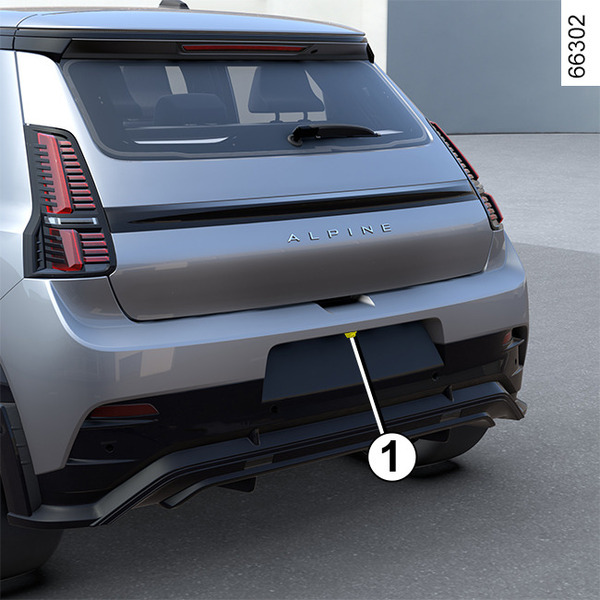

При включенні задньої передачі камера 1, розташована у задній частині автомобіля, передає на мультимедійний екран 2 зображення зони позаду автомобіля разом із напрямними 3, 4 або 5 (нерухома, рухома та причіп).

Ця система використовує в роботі декілька напрямних ліній (рухому для траєкторії та нерухому для відстані). Після досягнення червоної зони необхідно дивитись на зображення бампера, щоб зупинити автомобіль в бажаному місці.

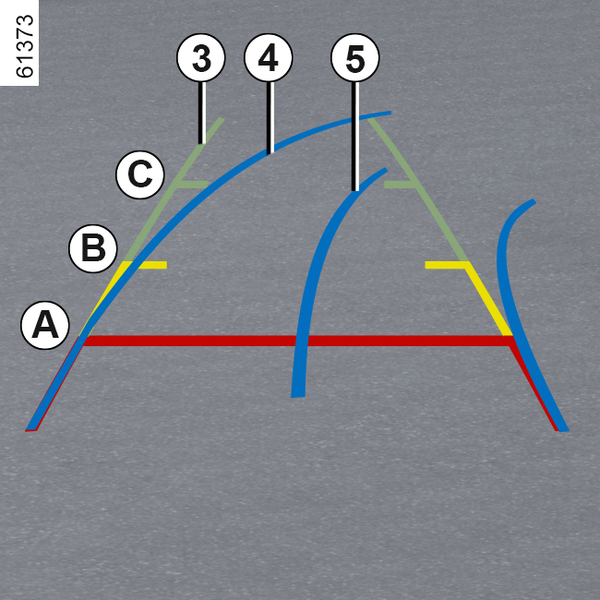

Фіксовані напрямні лінії 3

Нерухомий габарит містить кольорові маркери A, B і C, які вказують відстань позаду автомобіля:

  • A (червоний) приблизно 30 сантиметрів від автомобіля;
  • B (жовтий) приблизно 70 сантиметрів від автомобіля;
  • C (зелений) приблизно 150 сантиметрів від автомобіля.

Цей габарит залишається нерухомим і вказує на напрямок автомобіля якщо колеса автомобіля стоять прямо.

Рухома напрямна лінія 4

На екрані мультимедійної системи 2 він підсвічується блакитним кольором. Він вказує напрямок автомобіля відповідно до положення керма.

Напрямна лінія причепу 5

На екрані мультимедійної системи 2 він підсвічується блакитним кольором. Вона показує траєкторію руху зчіпного пристрою причепу відповідно до положення керма. Це дозволяє водієві розташувати зчіпний пристрій якомога ближче до зчіпної головки причепа.

« Перегляд причепа »

Якщо під’єднано причіп, перебуваючи на передачі переднього ходу, натисніть меню "Камера в розділі Автомобіль" на мультимедійному екрані 2, щоб камера 1 могла передавати зображення позаду протягом приблизно 30 секунд.

Налаштування

Коли ввімкнено задню передачу, на мультимедійному екрані 2 натисніть кнопку "Налаштування", щоб додати або видалити напрямні й налаштувати параметри зображення з камери (яскравість, контрастність тощо).

Детальніші відомості наведено в інструкції з експлуатації мультимедійної системи.

tip

Стежте за тим, щоб об'єктив камери не був укритий брудом, снігом, конденсованою водою тощо.

Функція " Zoom auto "

Якщо виявлено перешкоду позаду автомобіля, функція "Zoom auto" перемикає поточне зображення на зображення ззаду.

Відомості про те, як увімкнути або вимкнути функцію "Zoom auto", див. в інструкціях з експлуатації мультимедійної системи.

tip

На екрані відтворюється зворотне дзеркальне зображення.

Габарити є проекцією на рівну поверхню. Тому інформація, отримана під час проеціювання на вертикальні предмети або на предмети, що знаходяться на землі, не враховується.

Предмети на екрані можуть бути деформованими.

У разі значної яскравості (сніг, автомобіль на сонці тощо) зображення з камери може бути неясним.

Якщо двері багажного відділення відчинені або нещільно зачинені, відображається повідомлення "Багажник відкрито".

Функціональні збої

Під час увімкнення задньої передачі, якщо система виявляє несправність у функціонуванні, на екрані мультимедійної системи тимчасово відображається чорний екран 2.

Його поява може свідчити про помилку, пов'язану з камерою або дисплеєм (чіткість, зависання зображення, затримка зв'язку тощо).

Якщо тимчасове відображення чорного екрана триває, зверніться до офіційного дилера.

warning

Це додаткова функція. Вона не може ні в якому разі замінити пильність та відповідальність водія.

Водій завжди має бути готовим до неочікуваних подій під час руху: стежте, щоб під час маневрів у мертвій зоні не було дітей і тварин, а також рухомих малих чи вузьких об'єктів (візків, велосипедів, каміння, дорожніх знаків тощо).

Різниця між розрахунковою й дійсною відстанню

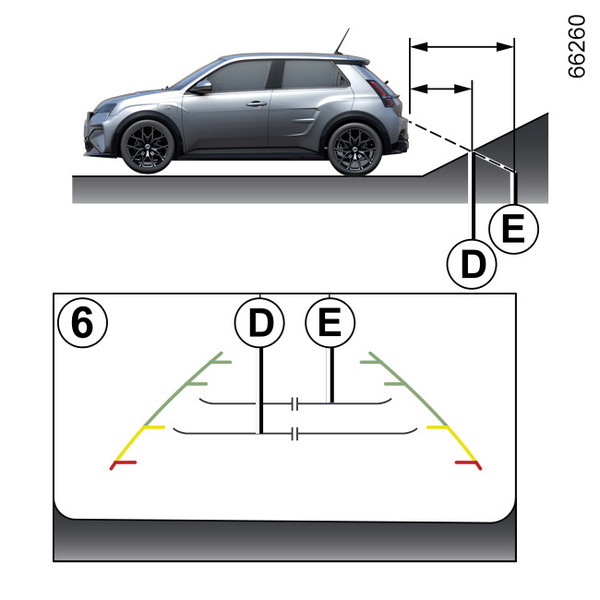

Рух назад на крутий підйом

Фіксовані габарити 6 показують відстані меншими, ніж вони є насправді.

Об'єкти, що відображаються на екрані, насправді перебувають далі на схилі.

Наприклад, якщо на екрані об'єкт зображений на відстані D, реальна відстань до нього – E.

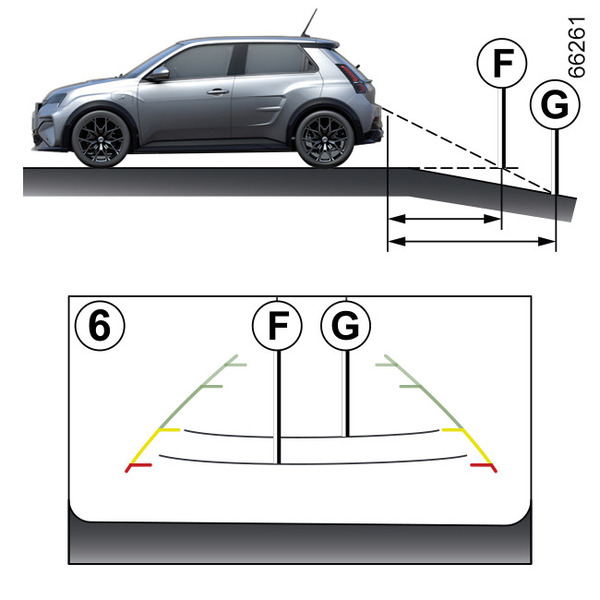

Рух назад на крутий спуск

Фіксовані габарити 6 показують відстані більшими, ніж вони є насправді.

Тому об'єкти, що відображаються на екрані, насправді перебувають ближче на схилі.

Наприклад, якщо на екрані об'єкт зображений на відстані G, реальна відстань до нього – F.

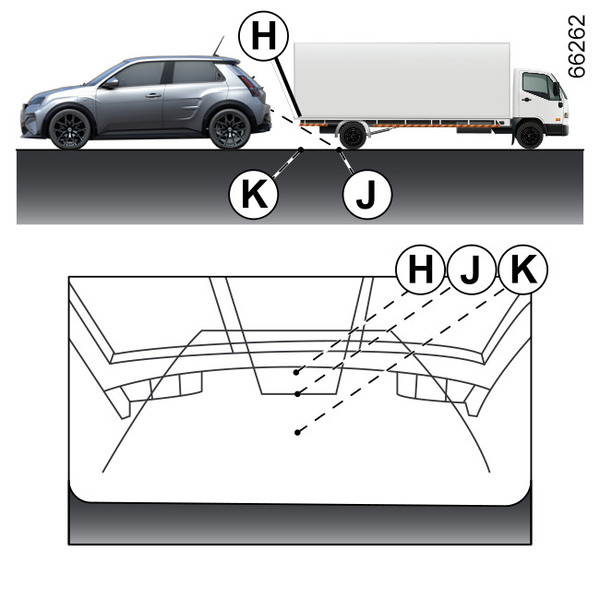

Рух назад у напрямку висунутого об’єкта

Положення H здається більш далеким, ніж положення J на екрані. Проте положення H перебуває на тій самій відстані, що й положення K.

Траєкторія, вказана фіксованими й рухомими габаритами, не враховує висоту об'єкта. Також існує ризик зіткнення автомобіля з об’єктом під час руху заднім ходом у напрямку положення K.
