A110
Werkzaamheden
Afhankelijk van de uitrusting biedt de camera 1 bij schakelen naar de achteruitversnelling op het multimediascherm een beeld van het gebied achter het voertuig, samen met, afhankelijk van het voertuig, een bewegende en een vaste geleidelijn.
Opmerking: u kunt sommige instellingen aanpassen via het menu Menu voor het personaliseren van de instellingen van de auto voor het aanpassen van de auto-instellingen.
Bijzonderheid
Zorg ervoor dat de camera niet bedekt is (vuil, modder, sneeuw, condens, enz.).
warning
Deze functie is een (extra) hulpmiddel. De bestuurder moet altijd opletten en blijft verantwoordelijk.
De bestuurder moet altijd bedacht zijn op plotselinge gebeurtenissen tijdens het rijden: let dus bij het manoeuvreren altijd op uw blinde hoek en kijk of daar geen kleine, smalle obstakels (zoals een kind, dier, kinderwagen, fiets, steen, paaltje, enz.) zijn.

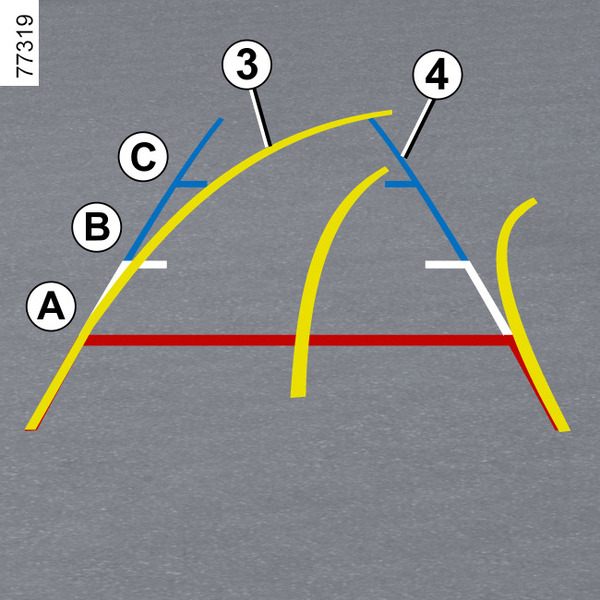

Bewegende geleidelijn 3
(afhankelijk van de auto)
Deze verschijnt wit op het multimediascherm 5. Dit duidt de verplaatsingsrichting van de auto aan, volgens de stand van het stuurwiel.
Vaste geleidelijnen 4
De vaste tekening bestaat uit gekleurde markeringen A, B en C, die de afstand achter de auto aangeven:
- A (rood) op ongeveer 30 centimeter van de auto;
- B (wit) op ongeveer 60 centimeter van de auto;
- C (geel) op ongeveer 120 centimeter van de auto.
De tekening blijft staan en geeft de verplaatsingsrichting van de auto aan als de wielen in lijn zijn met de auto.
Dit systeem wordt eerst gebruikt met behulp van een of meer tekeningen (bewegend voor de verplaatsingsrichting en vast voor de afstand). Als de rode zone bereikt is, gebruikt u de afbeelding van de bumper om nauwkeurig te stoppen.
tip
Het scherm geeft een omgekeerd beeld.
De tekeningen zijn een op een horizontale ondergrond geprojecteerde weergave; houd geen rekening met deze informatie in het geval van een verticaal of op de grond geplaatst voorwerp.
De voorwerpen die op de rand van het scherm verschijnen kunnen vervormd zijn.
In geval van te veel licht (sneeuw, auto in de zon, enz.) kan het zicht van de camera gestoord zijn.
Als de bagageklep geopend of niet goed gesloten is, verschijnt de melding "Bagageruimte open" op het multimediascherm.
Storingen
Als de achteruitversnelling is ingeschakeld en het systeem een bedieningsfout detecteert, wordt het multimediascherm 2 tijdelijk zwart.
Dit kan komen door een storing die van invloed is op de camera of het scherm (helderheid, vast beeld, vertraagde communicatie, enz.).
Als de tijdelijke weergave van het zwarte scherm aanhoudt, neem dan contact op met een erkende dealer.
Het verschil tussen de geschatte afstand en de werkelijke afstand
Achteruit een steile helling oprijden
De vaste richtlijnen 6 tonen de afstanden dichterbij dan ze werkelijk zijn.
De voorwerpen die op het scherm worden getoond, zijn in werkelijkheid verder weg op de helling.
Als er op het scherm bijvoorbeeld een voorwerp op D wordt weergegeven is de werkelijk afstand E van het voorwerp.
Achteruit een steile helling afrijden
De vaste richtlijnen 6 tonen de afstanden verder weg dan ze werkelijk zijn.
Daarom zijn de voorwerpen die op het scherm worden getoond in werkelijkheid dichterbij op de helling.
Als er op het scherm bijvoorbeeld een voorwerp op G wordt weergegeven is de werkelijk afstand F van het voorwerp.
Achteruitrijden richting een uitsteeksel
Positie H lijkt verder weg dan de positie J op het scherm. Maar positie H is op dezelfde afstand als positie K.
De verplaatsingsrichting die wordt aangegeven door de vaste en mobiele richtlijnen houden geen rekening met de hoogte van het voorwerp. Dus het risico bestaat dat de auto tegen het voorwerp botst als deze er in zijn achteruit naartoe K rijdt.
