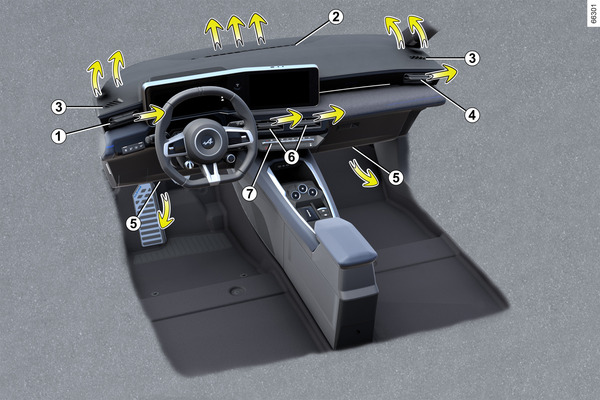

Õhuavad

1.

Juhipoolsed õhuavad.

2.

Tuuleklaasi udueemaldusava.

3.

Küljeklaasi udueemaldusfriis.

4.

Kõrvalistujapoolsed õhuavad.

5.

Esiistmetel sõitjate jalasoojenduse avad.

6.

Keskmised õhuavad

7.

Juhtpaneel

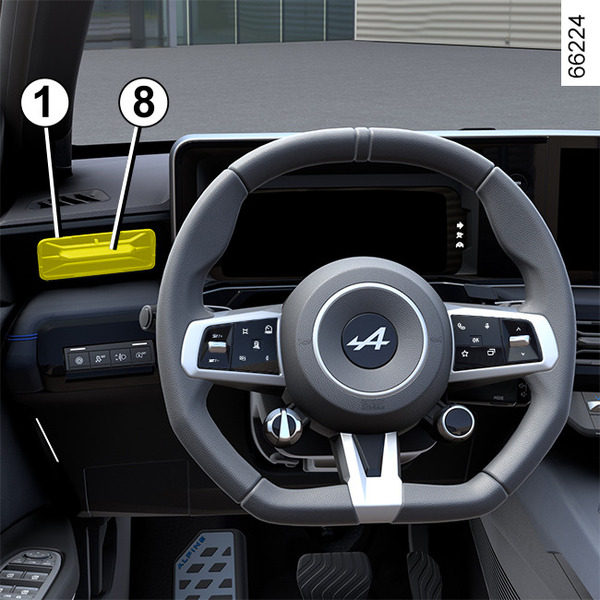

Juhipoolne õhuava 1

Suunamine

Õhuvoo suunamiseks pöörake õhutusava 1 suunajat 8 kasutades.

Sulgemiseks: lükake suunaja 8 üle käiguosa surnud punkti roolist eemale.

Avamiseks: lükake suunajat 8 rooli poole.

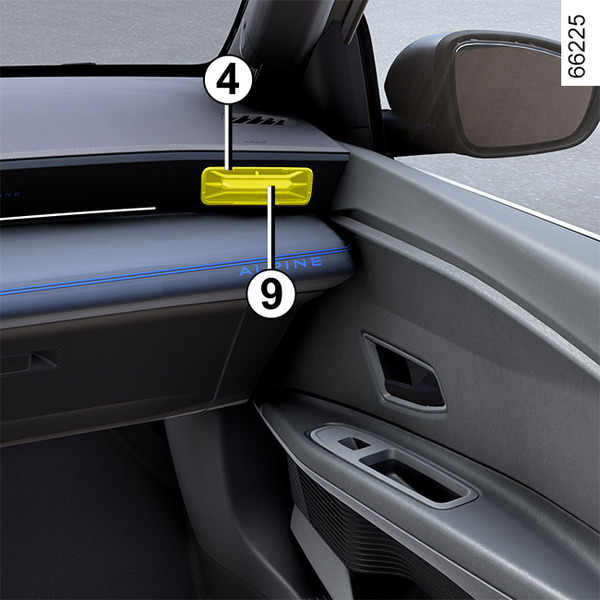

Kõrvalistujapoolne õhuava 4

Suunamine

Õhuvoo suunamiseks pöörake õhutusava 4 suunajat 9 kasutades.

Sulgemiseks: liigutage suunajat 9 esipaneelist väljapoole, üle käiguosa surnud punkti.

Avamiseks: liigutage suunajat 9 esipaneeli sisemuse poole.

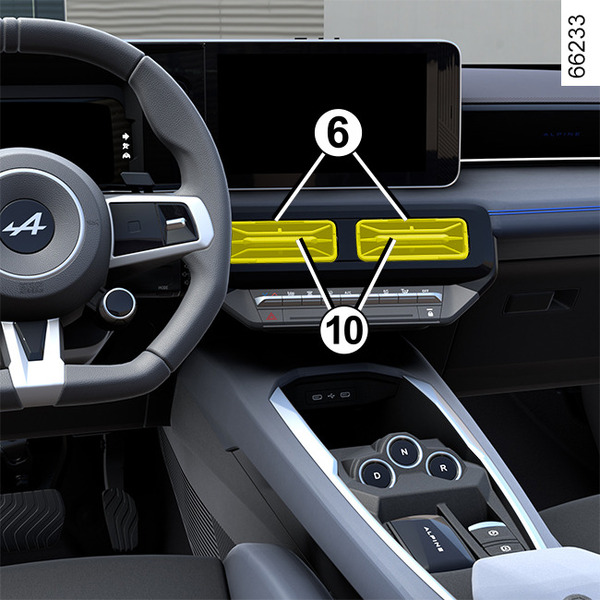

Keskmised tuulutusavad 6

Suunamine

Õhuvoo suunamiseks pöörake õhutusavasid 6 suunajaid 10 kasutades.

Sulgemiseks: liigutage suunajat 10 esipaneeli sisemuse poole.

Avamiseks: liigutage suunajat 10 esipaneelist väljapoole, üle käiguosa surnud punkti.

tip

Ärge kinnitage õhutusavadele mingeid esemeid (nt telefonialust).

Kahjustamise oht!

Õhuvool

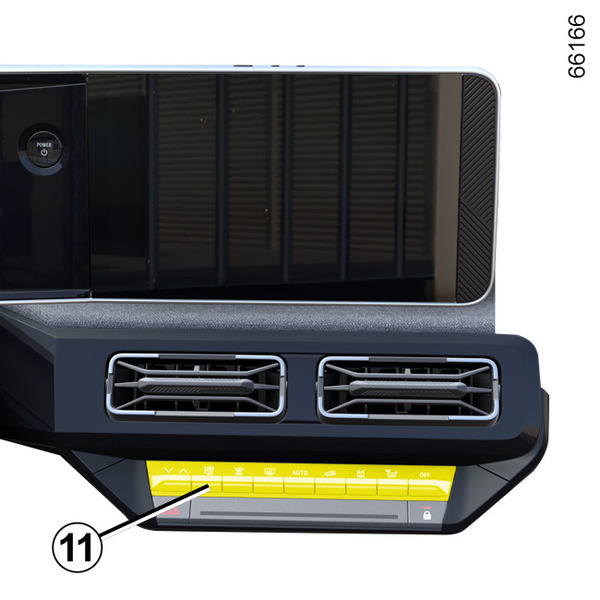

Õhutusavade 1, 4 ja 6 kaudu tuleva õhuvoolu reguleerimiseks vajutage ja tõstke juhtseadis 11 nõutud tasemele.

Kasutage sõitjateruumis õhu värskendamiseks üksnes selleks ettenähtud süsteeme. Pöörduge esindusse.

warning

Ärge pange midagi sõiduki ventilatsioonisüsteemi (õhuvärskendit vms).

Kahjustuste või tulekahjuoht!
