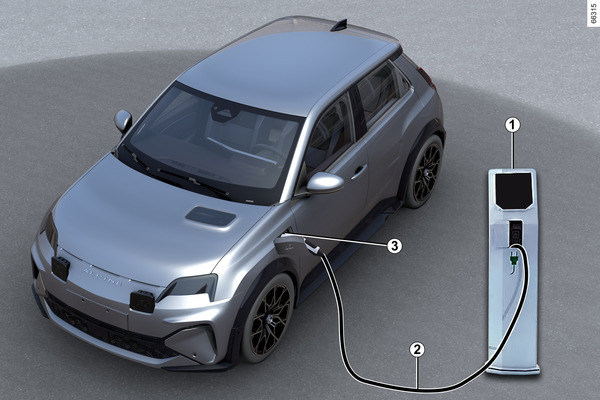

Skematisk diagram

1.

Specifikt vægstik eller genopladningsterminal.

2.

Opladningskabel.

3.

El-udtag.

tip

Vedr. alle spørgsmål om det nødvendige udstyr til opladning, kontaktes en repræsentant for mærket.

warning

Vigtige anbefalinger til opladning af dit køretøj

Læs venligst disse instrukser omhyggeligt. Manglende overholdelse af disse instrukser kan medføre risiko for brand, alvorlige legemsbeskadigelser eller stød, der kan føre til dødsfald.

Opladning

Foretag ikke indgreb på køretøjet under opladning (vask, indgreb i motorrummet...).

Hvis der er vand, tegn på vand, korrosion eller fremmedlegemer i opladningskablets stik eller køretøjets opladningsstik, må køretøjet ikke oplades. Brandfare.

Forsøg ikke at berøre kablets kontaktender, stikkontakten eller køretøjets opladningsstik eller at indføre genstande i dem.

Slut aldrig opladningskablet til en adapter, et multistik eller en forlængerledning.

Det er forbudt at anvende en generator.

Køretøjets opladningsstik og opladningskablet må ikke demonteres eller modificeres. Brandfare.

Der må ikke foretages ændringer af eller indgreb på elinstallationen under opladning.

Efter selv en let påkørsel mod opladningsklappen eller ventilen bør de hurtigst muligt kontrolleres på et autoriseret værksted.

Pas godt på kablet: Træd ikke på det, put det ikke i vand, træk ikke i det, og udsæt det ikke for stød.

Kontroller regelmæssigt, at opladningsledningen er i god stand.

I tilfælde af beskadigelse af opladningskablet (korrosion, bliver brun, brud osv.), enheden eller køretøjets elektriske ladestik må de ikke bruges. Kontakt en autoriseret forhandler for at få det udskiftet.

Hvis opladningsklappens låsemekanisme ikke aktiveres, og/eller køretøjets opladningsstik ikke låses op, skal du kontakte en godkendt forhandler.

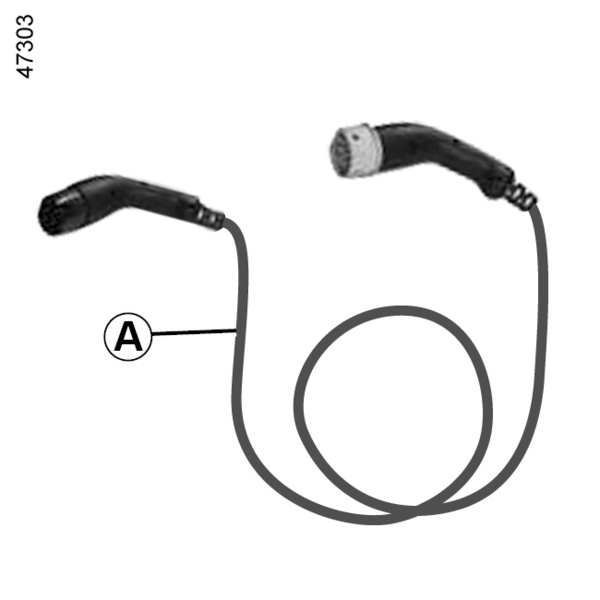

Ladekabel A

Dette kabel er specifikt for dit køretøj og er beregnet til tilslutning af stikkontakter eller offentlige terminaler for at aktivere standardopladning af batteriet.

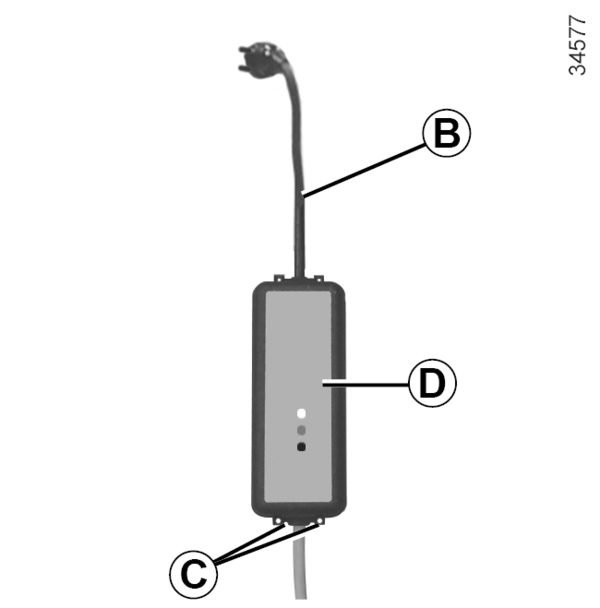

Ladekabel B

Dette kabel kan bruges til:

  • Ved normal brug i stikkontakt, der kun anvendes til køretøjet (14 A-/16 A-opladning),
  • lejlighedsvis opladning i en almindelig stikkontakt (opladningsstrøm 8 A), hvis du ikke er hjemme for eksempel.

I alle tilfælde skal stikkene monteres som angivet i instruktionerne, der følger med opladningskablet B.

I alle tilfælde skal du omhyggeligt læse brugervejledningen til opladningskablet B.

tip

Lad aldrig beslaget hænge i ledningen. Brug krogene C til at hænge det op.

tip

Hvis der opstår en fejlfunktion under opladningen (rød kontrollampe vises på enheden D), skal opladningen straks standses.

Se instruktionerne til opladningskablet.

tip

Det anbefales først og fremmest at bruge en ladeledning, der giver en opladning af batteriet ved standardbrug.

tip

Før du rengør ladekablet, skal du sørge for, at det er frakoblet.

Rengør kablet med en klud, der er let fugtet med vand.

Ved rengøring skal du sørge for, at kluden ikke kommer i kontakt med enderne af kablet (stik, ladeben) for at undgå risiko for korrosion.

tip

Hvert opladningskabel opbevares i køretøjets bagagerum Bagagerum.

Vigtige anvisninger

warning

Vigtige anbefalinger til opladning af dit køretøj

Læs venligst disse instrukser omhyggeligt. Manglende overholdelse af disse instrukser kan medføre risiko for brand, alvorlige legemsbeskadigelser eller stød, der kan føre til dødsfald.

Valg af ladeledning

De standardladeledninger, der leveres med køretøjet, er specifikt udviklet til dette køretøj. De er beregnet til at beskytte i mod risikoen for elektriske stød, der vil kunne medføre dødsfald eller risiko for brand.

Må ikke anvendes sammen med opladningskabler fra tidligere køretøjer, da de ikke er tilpasset.

Af hensyn til din sikkerhed, er anvendelse af et ladekabel, der ikke er foreskrevet af fabrikanten, strengt forbudt. Ikke-overholdelse af denne forskrift kan medføre risici for brand eller elektriske stød, der kan medføre dødsfald. For valg af et ladekabel, der er tilpasset dit køretøj, bedes du rette henvendelse til et autoriseret værksted for dit bilmærke.

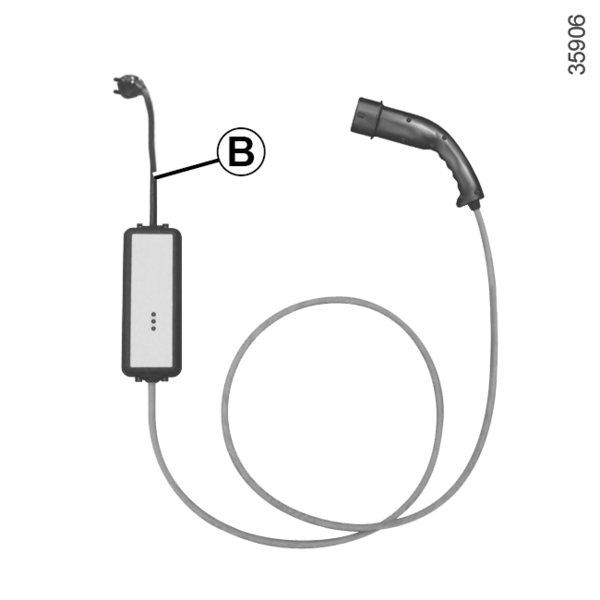

Brug af opladningskablet B

Læs omhyggeligt den brugsanvisning, der fulgte med ladekablet, så du kender forholdsreglerne for brugen af produktet og de nødvendige elektriske karakteristika ved den elektriske installation af strømudtaget.

Monteringsvejledning

Vægstik

Få installeret et specifikt murbeslag af en professionel.

I tilfælde af opladning i hjemmet

Få en uddannet fagmand til at kontrollere, at hvert stik, som du vil slutte opladningskablet til, overholder de standarder og bestemmelser, der er gældende i dit land, og at det overholder de specifikationer, der er beskrevet under oplysningerne om "Strømforsyningssystemer".

Strømforsyningssystemer

Brug kun opladningsterminaler, der overholder IEC 61851-1-standarden, og tilslutningspunkter, der er beskyttet af:

  • en reststrømsenhed på 30 mA, type A, der er specifik for det anvendte stik,
  • en enhed til overstrømsbeskyttelse,
  • overstrømsbeskyttelse i forbindelse med lyn i udsatte områder (IEC 62305-4);
  • en jordforbindelse, der overholder standarderne i det relevante land.

Ladetyper, der overholder europæiske standarder

Vekselstrøm ( AC )

Hvis oplysningerne vises på køretøjets ladeklap, skal du følge instruktionerne herunder.

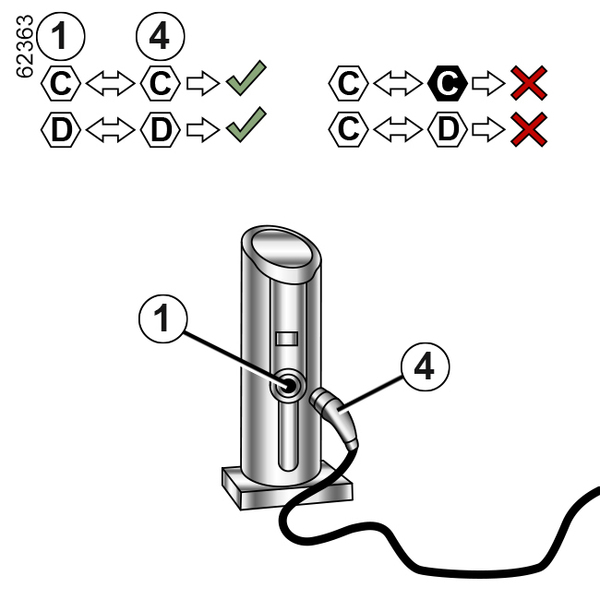

Før du tilslutter et ladekabel, skal du kontrollere, at:

  • Farven og et af bogstaverne på indgangsstikket 1 svarer til farven og et af bogstaverne på enden 4 af kablet;
  • Farven og et af bogstaverne på indgangsstikket 3 svarer til farven og et af bogstaverne på enden 5 af kablet.

Mærkater

Ladetype

Vekselstrøm (AC)

Tilslutning

Opladningspol1/Opladningskabel4

Køretøj3/Opladningskabel5

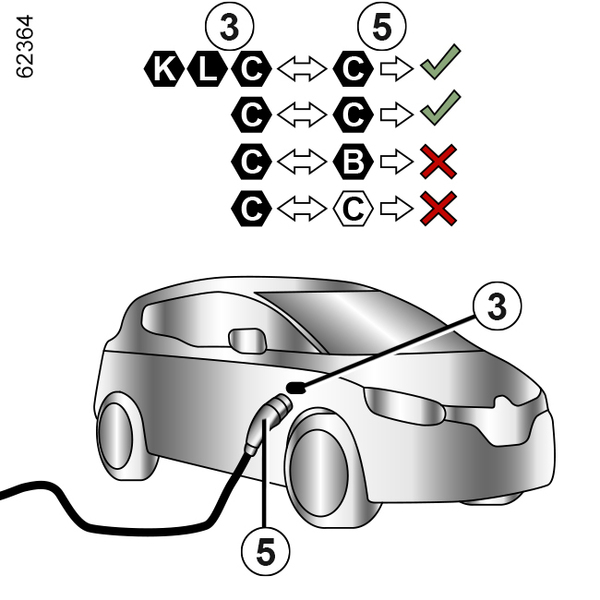

Ladetyper, der overholder europæiske standarder (i alle andre tilfælde kontaktes en godkendt forhandler).

Jævnstrøm ( DC )

Hvis oplysningerne vises på køretøjets ladeklap, skal du følge instruktionerne herunder.

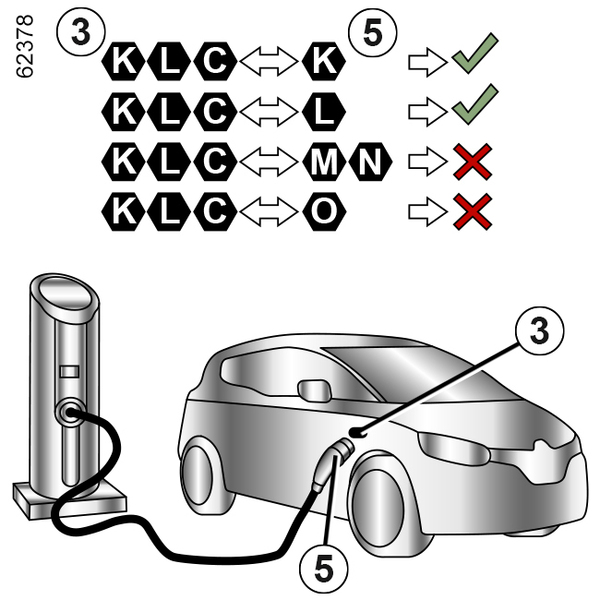

Før du tilslutter et opladningskabel, skal du kontrollere, at farven og et af bogstaverne på indgangsstikket 3 svarer til farven og et af bogstaverne på enden 5 af opladningskablet.

tip

I forbindelse med hurtig opladning af køretøjet (DC) må ladekablet mellem dit køretøj og ladeterminalen ikke være længere end 30 meter.

Hvis du er i tvivl om kablets længde, skal du kontakte ejeren af ladeterminalen (DC).

Mærkater

Ladetype

Jævnstrøm (DC)

Tilslutning

Køretøj3/Opladningskabel5

Ladetyper, der overholder europæiske standarder (i alle andre tilfælde kontaktes en godkendt forhandler).

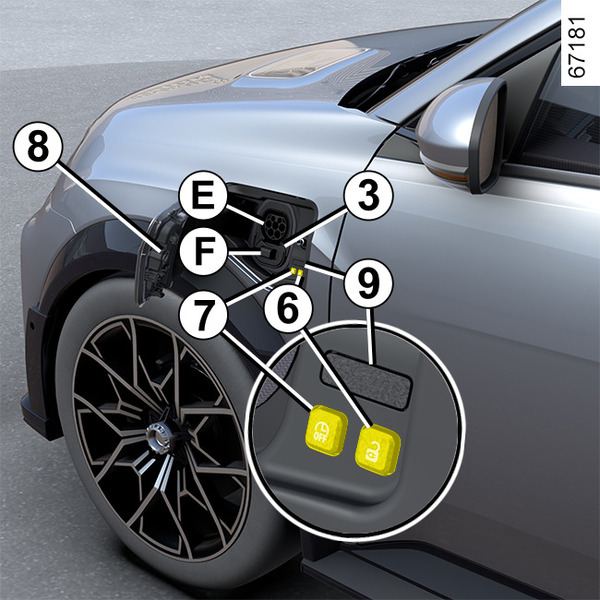

Elektrisk ladestik 3

Bemærk: I tilfælde af snedække fjernes sneen fra området omkring køretøjets ladestik før tilslutning eller afbrydelse.

Sne i stikket kan faktisk forhindre indsætning af ladeledningen i stikket.

Køretøjet er udstyret med to opladningsforbindelser, der er placeret foran på køretøjet:

  • -stik E til opladning på op til 11 kW;
  • stik F, ud over stik E til hurtig opladning.
tip

Stik F er beskyttet af en blindprop. Før du sætter et opladningskabel i stik E, skal du sørge for, at blindproppen på stik F er på plads.

Der er også to knapper placeret inde i ladeklappen:

  • Knappen 6 låser ladekablet op;
  • knap 7  kan bruges til at stoppe opladningsprogrammet (hvis det tidligere er konfigureret) for at starte opladningen af køretøjet med det samme.

Forholdsregler

Til daglig brug anbefales det, at du oplader dit køretøj til 80 % for at forbedre batteriets levetid.

Undgå at lade og parkere køretøjet under ekstreme temperaturforhold (varme eller kulde).

Under ekstreme forhold kan opladning tage flere minutter, før den går i gang (den tid, det tager for at nedkøle eller opvarme batteriet).

Når køretøjet er parkeret i mere end 7 dage ved temperaturer under cirka -25 °C, kan opladning af batteriet blive umulig.

Hvis køretøjet parkeres i over tre måneder med et opladningsniveau nær nul, kan opladning af batteriet blive umulig.

Det tilgængelige energiniveau afhænger af batteriets temperatur. Det kan derfor variere mellem standsning og genstart af køretøjet, hvis batteriet er koldt eller varmt.

For at bibeholde en levetid for dit batteri, skal du undgå at parkere dit køretøj i over en måned med et højt opladningsniveau, især i perioder med stærk varme.

Prioriter opladning af batteriet efter kørsel og/eller på et tempereret sted. I modsat fald kan opladningen tage længere tid eller blive umulig.

Det anbefales at genoplade køretøjet efter kørslen, hvis opladningsniveauet er lavt (< 25 %), og ved temperaturer under frysepunktet.

Gode råd

  • Prioriter parkering og genopladning af køretøjet på et skyggefuldt/overdækket sted, når det er meget varmt.
  • Opladning kan finde sted i regn- eller snevejr.
  • Aktivering af aircondition forlænger den nødvendige ladetid.

Genopladning af batteriet

Køretøjet stationært, tænding slukket:

  • tag opladningskablet 2, der findes i opbevaringsbakken i køretøjets bagagerum.

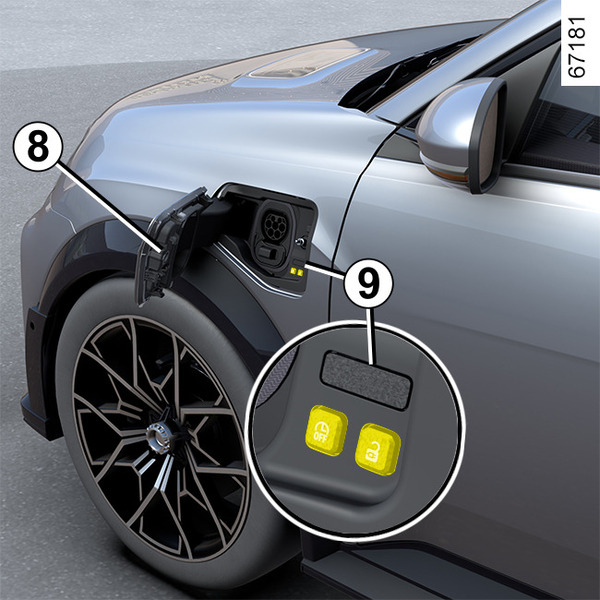

  • Tryk på ladeklappen 8 for at låse den op. Kontrollampen 9 lyser hvidt.
tip

Når ladeklappen er åben eller ikke lukket ordentligt, vises meddelelsen "Ladeklap åben" på instrumentbrættet, afhængigt af køretøjet.

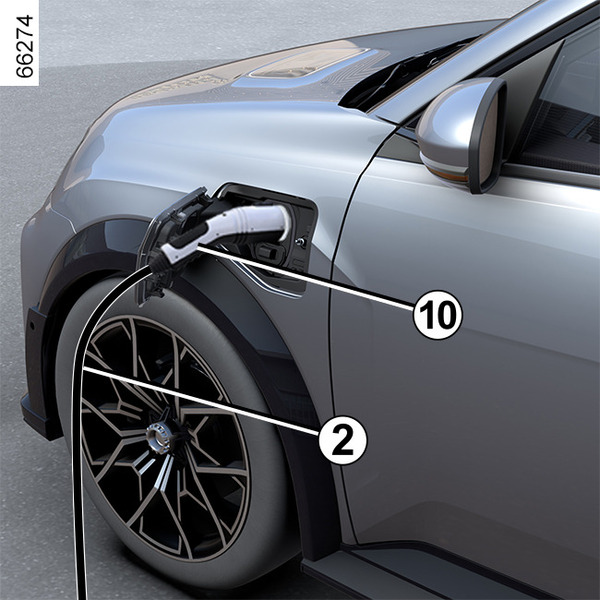

  • Tilslut enden af ledningen til strømforsyningen.
  • Grib håndtaget 10.
  • Tilslut ledningen på vognen. Kontrollampen 9 blinker hvidt;

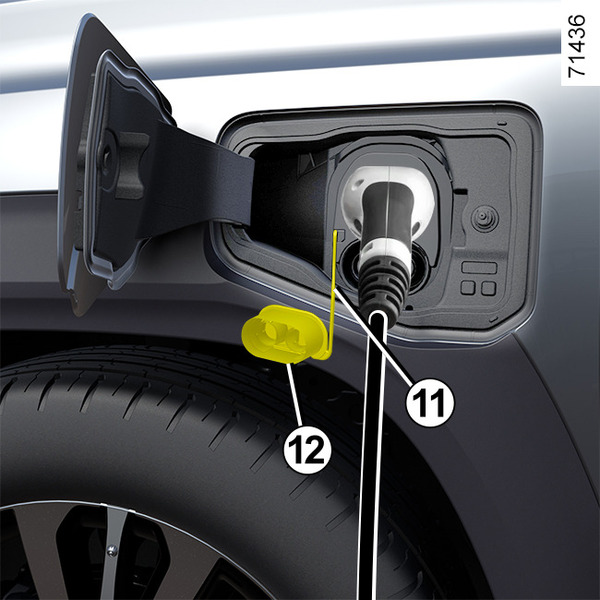

Bemærk: Ved hurtig opladning skal du sikre dig, at plastledningen 11 på blindproppen- 12 ikke kommer i klemme mellem ladeledningens stik og strømkilden, når du tilslutter.

tip

Brug ikke ladeklappen 8 til at hænge ladekablet 2 på under opladning af køretøjet.

tip

Hvis du netop har accepteret en systemopdatering via multimediesystemet, vil opladning af batteripakken blive forsinket eller annulleret.

Vent, indtil opdateringen er afsluttet, før du tilslutter ladekablet til køretøjet. Der henvises til multimedievejledningen for yderligere oplysninger om systemopdateringer.

  • Når du har hørt et låseklik, skal du sørge for, at ladeledningen er ordentligt tilsluttet. For at kontrollere låsningen trækkes der moderat i håndtaget 10.
  • hvis du har programmeret en senere opladning, og du ønsker at starte opladningen med det samme, skal du trykke på knappen 7 for at starte opladningen Klimaanlæg: programmering.

Ladeledningen tilkobles automatisk køretøjet. Det gør det umuligt at koble køretøjets ledning fra køretøjet.

tip

Ladeledningen skal ubetinget rulles ud for at undgå overophedning.

warning

Brug ikke forlænger, multistik eller adaptor.

Brandfare.

Under opladning blinker indikatorlyset 9 blåt.

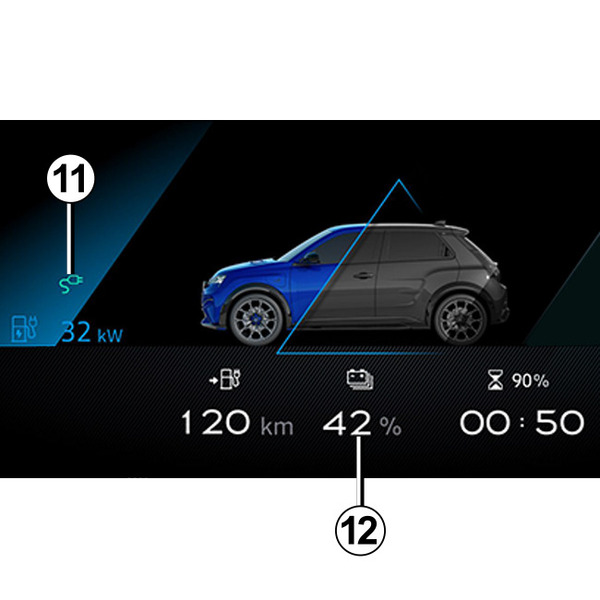

Når opladningen starter, vises følgende information på instrumentbrættet:

  • energiniveauet på batteriindikatorlampen 12;
  • batteriets opladningsniveau;
  • En anslået resterende ladetid (fra omkring 95 % opladning vises dette ikke længere).
  • indikatorlyset 11 angiver, at køretøjet er forbundet til en strømkilde;
  • Køretøjets kørestrækning vil variere afhængigt af opladningsniveauet.

Displayet på instrumentbrættet forsvinder efter nogle sekunder. Den vises igen på instrumentbrættet, når en dør åbnes.

Når opladningen er fuldført, vises indikatorlampen 9 med grønt.

Det er ikke nødvendigt at være på reserven for at genoplade dit køretøj.

tip

Opladningstiden for batteriet afhænger af den resterende mængde energi og den leverede effekt fra strømudtaget. Informationen vises på instrumentbrættet under opladningen Display og måleinstrumenter.

Bemærk: Under visse forhold kan den faktiske opladningstid være længere end den opladningstid, der vises på instrumentbrættet. Dette afhænger af:

  • kvaliteten af elnettet,
  • det oprindelige ladeniveau,
  • udendørstemperaturen er for kold.
  • ...

Hvis der er problemer med ladekablet, anbefaler vi, at du udskifter det med et kabel, der er identisk med originalen. Ret henvendelse til et autoriseret værksted.

Funktionsfejl

Hvis kontrollampen 9 lyser konstant rødt, skal du kontakte en autoriseret forhandler.

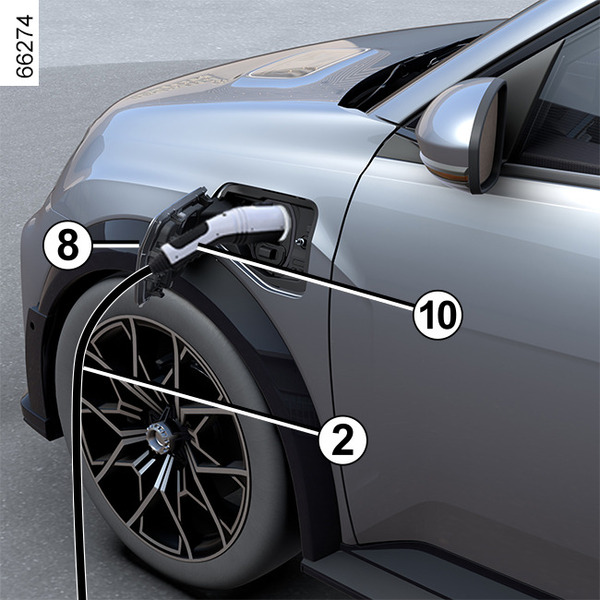

Forholdsregler under udtagning af stikket

  • Tryk på knappen 6, eller tryk på og hold knappen til døroplåsning på kortet nede for at låse køretøjets ladekabel op;
  • Grib håndtaget 10.
tip

Du skal overholde oplåsningsrækkefølgen.

  • kobl opladningskablet 2 fra køretøjet;
  • Du skal lukke ladeklappen 8, og trykke på den for at låse den.
  • kobl kablet 2 fra strømforsyningen 1.
  • opbevar kablet 2 i opbevaringsrummet i dit bagagerum.

Bemærk: Umiddelbart efter en lang opladning af batteripakken kan kablet være varmt. Brug håndtagene.

tip

Efter et tryk på ladekablet oplåsningsknap har du 30 sekunder til at tage den ud, inden den igen låser fast.

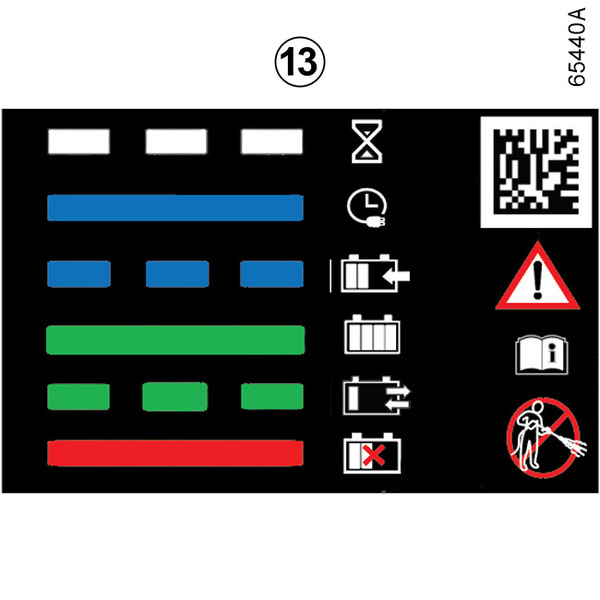

Etiket 13

Mærkaten 13, der er placeret på ladeklappen 8, indeholder oplysninger om opladningsfunktionen i henhold til status for indikatorlyset 9:

  • når den blinker hvidt, betyder det, at kablet er tilsluttet køretøjet, og at systemet udfører sine kontroller.
  • når den lyser konstant blåt, indikerer dette, at opladningsprogrammering er aktiveret;
  • blinker blåt: opladningen er i gang, eller køretøjet bruger lysnettet til sin drift (f.eks. til aircondition i kabinen);
  • når den lyser konstant grønt, indikerer dette, at køretøjet er fuldt opladet;
  • Blinker grønt: når funktionen V2G (Vehicle to Grid) Vehicle to Grid (V2G) opladning eller V2L (Vehicle to Load) Vehicle to Load (V2L) funktion er aktiveret;
  • når den lyser konstant rødt, indikerer dette en driftsfejl.

Mærkaten 13 i højre side påminder dig om følgende instruktioner:

  • Vask ikke ladeklappen ved hjælp af en højtryksrenser.
  • med standset køretøj kan ventilen og ladeklappen være åben;
  • Når køretøjet køres, skal ventilen og ladeklappen være lukkede.
  • Åbn klappen for at tilslutte opladningskablet.
  • Luk klappen igen, når den er frakoblet.
  • tilslut til en almindelig stikkontakt, en alternativ spændingsopladningsterminal eller en hurtigopladningsterminal;
  • Se køretøjets brugervejledning for at få oplysninger om opladning.
