A390
Skrzynka bezpieczników
W przypadku awarii któregokolwiek urządzenia elektrycznego, należy sprawdzić bezpieczniki.

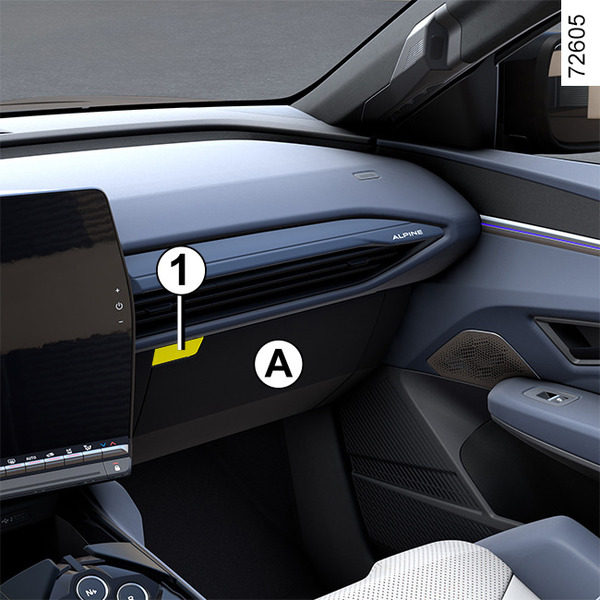

Bezpieczniki znajdują się za schowkiem A. Otwórz drzwiczki schowka A za pomocą przycisku otwierania 1.

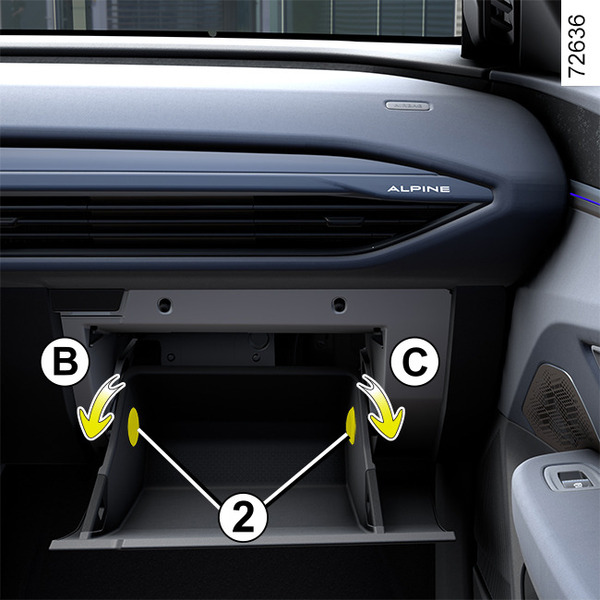

Po otwarciu obróć ograniczniki 2 o ćwierć obrotu (ruch B i C), aby je usunąć.

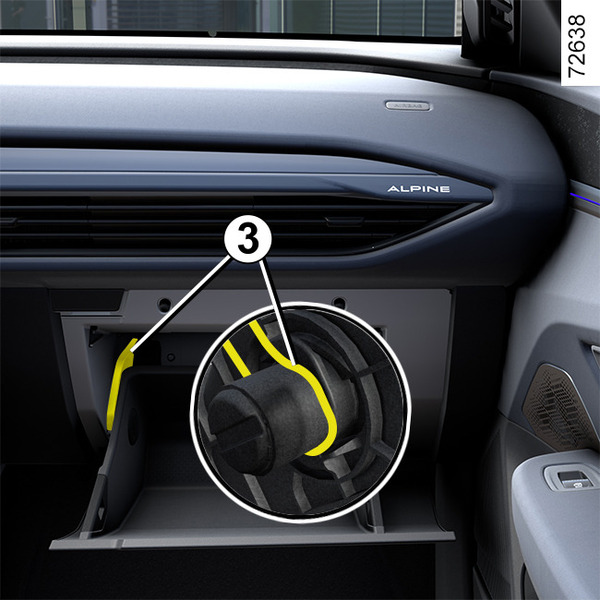

Odczep linkę 3, aby odblokować klapkę schowka w celu uzyskania dostępu do skrzynki bezpieczników.
Przesuń drzwiczki schowka A maksymalnie w dół.

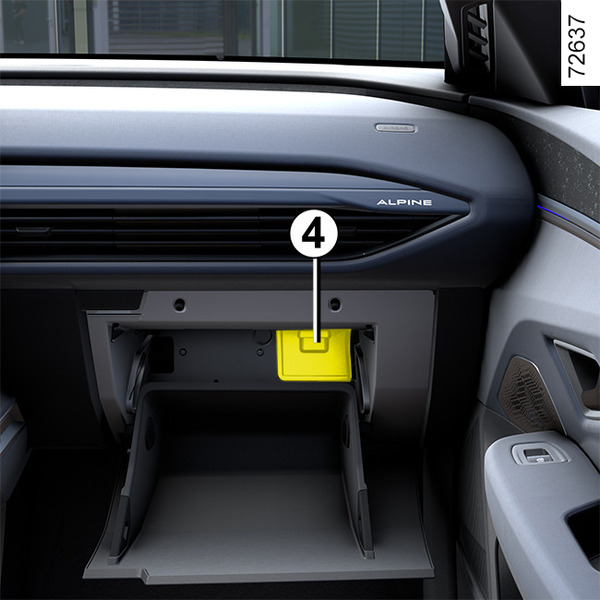

Uzyskasz bezpośredni dostęp do skrzynki bezpieczników 4.

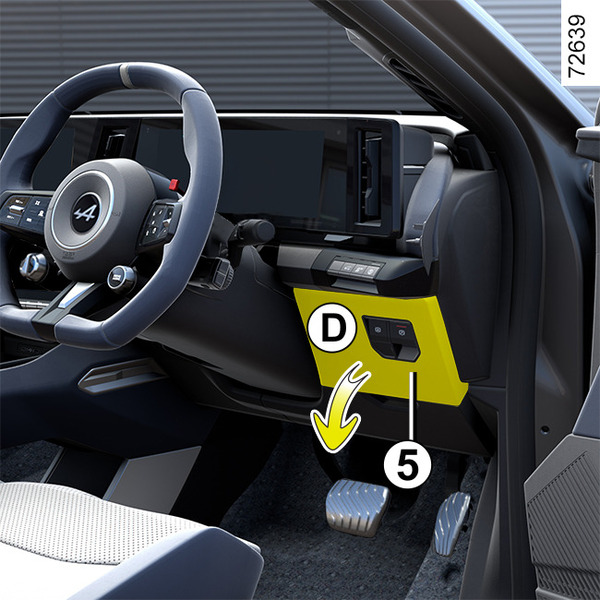

Skrzynka bezpieczników D
(zależnie od wersji pojazdu)
Odpiąć klapkę 5.

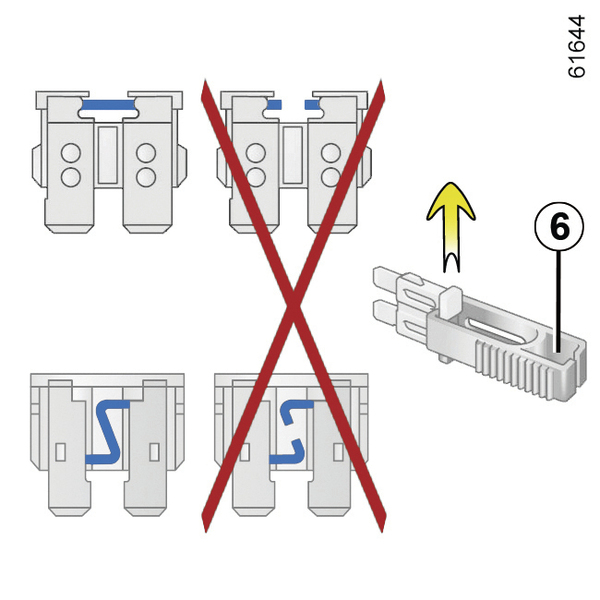

Szczypce 6
Wyjmij bezpiecznik za pomocą szczypiec 6 umieszczonych na płytce bezpieczników.
Aby wyjąć bezpiecznik z chwytaka, wysuń go w bok.
Radzimy nie korzystać z wolnych miejsc na bezpieczniki.
warning
Sprawdzić stan danego bezpiecznika i w razie potrzeby go wymienić (wartość znamionowa nowego bezpiecznika musi być taka sama jak oryginalnego.
Użycie bezpiecznika o wyższym amperażu mogłoby doprowadzić do stopienia instalacji elektrycznej (ryzyko pożaru) w przypadku zbyt dużego poboru energii przez odbiorniki.
tip
Zgodnie z obowiązującymi przepisami lub przez zwykłą ostrożność:
Należy zaopatrzyć się u Autoryzowanego Partnera marki w komplet zapasowych żarówek i bezpieczników.

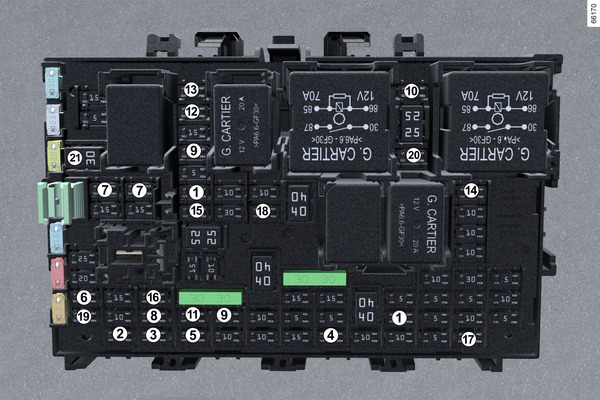

Przeznaczenie bezpieczników
(obecność bezpieczników zależy od poziomu wyposażenia pojazdu)
| Numer | Przeznaczenie |
|---|---|
| 1 | ESP/ABR ECU, przełącznik świateł stop |
| 2 | Silnik sterowania tylną szybą po prawej stronie |
| 3 | Silnik podnośnika szyby od strony kierowcy |
| 4 | Oświetlenie przestrzenne |
| 5 | Silnik sterowania tylną szybą po lewej stronie |
| 6 | Gniazdo haka holowniczego |
| 7 | Sterowanie regulacją przednich foteli |
| 8 | Silnik sterowania szybą po stronie pasażera |
| 9 | Lusterko wsteczne sterowane elektrycznie |
| 10 | Moduł komunikacyjny gniazda haka holowniczego |
| 11 | Gniazda akcesoriów multimedialnych |
| 12 | Sterowanie otwieraniem zewnętrznym z przodu po prawej stronie |
| 13 | Sterowanie otwieraniem zewnętrznym z przodu po lewej stronie |
| 14 | Gniazdo do akcesoriów |
| 15 | Radioodtwarzacz |
| 16 | Fotel z funkcją masażu |
| 17 | Przygotowanie dla akcesoriów |
| 18 | Ładowarka indukcyjna |
| 19 | Alarm |
| 20 | Kamera monitorująca kierowcę |
| 21 | Element sterujący otwieraniem bagażnika |
